雙絞線，也稱為雙絞電纜（twisted pair，TP）是一種綜合布線工程中zui常用的傳輸介質，是由兩根具有絕緣保護層的銅導線組成的。把兩根絕緣的銅導線按一定密度互相絞在一起，每一根導線在傳輸中輻射出來的電波會被另一根線上發出的電波抵消，有效降低信號干擾的程度。Bdx拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

為什么要把二根線雙絞纏繞？Bdx拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

雙絞線其實就是用了差分信號技術原理。雙絞的兩根芯線在工作時會產生幅度相等，相位相反的信號，稱為差模信號。二個信號互為抵消，就能起到消除干擾的功效，從而提高數據傳輸?shù)目煽啃院头€(wěn)定性，也能使信號傳輸?shù)木嚯x更遠。Bdx拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

這種相互纏繞改變了電纜原有的電子特性，不但可以減少自身的串擾，也可以zui大程度上防止其它電纜上的信號對這對線纜的干擾。Bdx拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

雙絞和非雙絞電纜到底有什么區別呢？Bdx拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

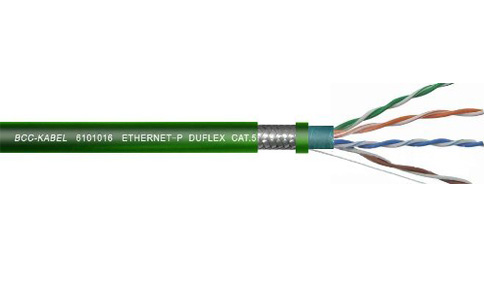

以8芯拖鏈電纜為例，一種情況就是8芯不分對單獨對絞，而是8芯直接總絞成纜，如常見的屏蔽拖鏈電纜TRVVP。另一種情況就是先把8芯分為4對，每對單獨按一定節距絞合之后，再把4對總絞成纜，如雙絞屏蔽拖鏈電纜TRVVSP和超五類拖鏈專用網線，就是8芯分為4對的雙絞電纜。Bdx拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

因此，在選擇電纜型號時，要知道是否需要雙絞電纜，使用了差分通訊技術的，就必須要選購雙絞電纜，否則可以選擇非雙絞電纜，畢竟雙絞電纜相對非雙絞電纜而言，成本要高出不少。Bdx拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  拖鏈電纜的導體銅絲外徑為0.1mm時最多拖鏈800萬次？

  答

  拖鏈電纜的導體銅絲外徑為0.1mm時最多拖鏈800萬次，導體銅絲外徑為0.08mm時拖鏈可達1000萬次。這個結論應該是某個拖鏈電纜生產廠家對自身產品研發能力的定論，并不能代表整個拖鏈電纜行業。導體單根銅絲是0.08mm還是0.1mm，拖鏈電纜使用壽命是800萬次還是1000萬次，不在導體直徑0.02mm的差距，而是在于生產技術。

• 問

  拖鏈電纜使用壽命是電纜的耐彎折次數嗎？

  答

  以電纜的耐彎折次數作為拖鏈電纜使用壽命并不科學，同一根高柔性電纜，若在雕刻機上可使用上千萬次，貼片機上可使用上億次。以哪個設備上的耐彎折次數作為拖鏈電纜使用壽命呢？其實兩種情況都屬于特例，不具代表性。特定條件下得出的拖鏈電纜耐彎折次數不能作為電纜的壽命。
