如何計算拖鏈彎曲半徑

電纜的外徑?jīng)Q定了拖鏈電纜的zui小彎曲半徑，從而也決定了拖鏈的彎曲半徑。1NT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

拖鏈彎曲半徑的計算取決于以下兩個要素：1NT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 1、通常情況下，zui大的直徑或厚度及zui硬的電纜決定了zui大允許的zui小彎曲半徑；
• 2、可獲取的安裝空間決定了允許的彎曲半徑（在拖鏈安裝空間有限的情況下）。

彎曲半徑的計算方法：1NT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 電纜：國產拖鏈電纜的彎曲半徑是其zui大外徑的7.5倍左右；進口拖鏈電纜的彎曲半徑是其zui大外徑的6倍左右；
• 油管：油管的彎曲半徑是其zui大外徑的12倍左右；
• 水管和氣管：水管和氣管的彎曲半徑是其zui大外徑的10~12倍左右；

在拖鏈中的電纜、油管、水管和氣管選定后，拖鏈的彎曲半徑也就確定了。1NT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

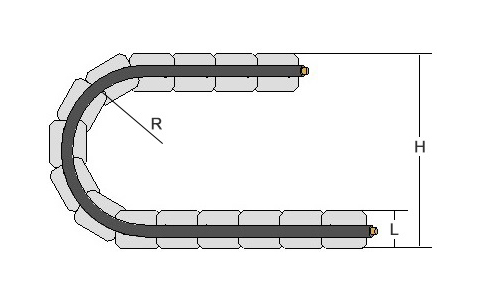

H為拖鏈的實際安裝高度，L為拖鏈厚度尺寸，R為拖鏈的彎曲半徑。1NT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

拖鏈彎曲半徑R≥(H-L)/21NT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

在拖鏈安裝空間有限的情況下，先確定了拖鏈zui大彎曲半徑R≤(H-L)/2，然后再選擇合適的拖鏈電纜、油管、水管和氣管。1NT拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  為什么高柔性拖鏈電纜耐彎曲次數越來越高？

  答

  高柔性拖鏈電纜耐彎曲次數越來越高的原因不外乎3種：第一種原因是技術的精進；第二種原因是電纜的拖鏈測試領域進行了細分，應用領域不同，電纜壽命不同；第三種原因是降低了測試條件。

• 問

  超柔性拖鏈電纜比高柔性拖鏈電纜好嗎？

  答

  從字面的意思來看，超柔性拖鏈電纜明顯要優于高柔性拖鏈電纜。做產品不同于寫文章，電纜的命名需要遵循一定原則，相同標準下，超柔性拖鏈電纜與高柔性拖鏈電纜可做比較，不同的標準下，二者不具有可比性。所以，千萬別認為，超柔性拖鏈電纜一定比高柔性拖鏈電纜要好。
